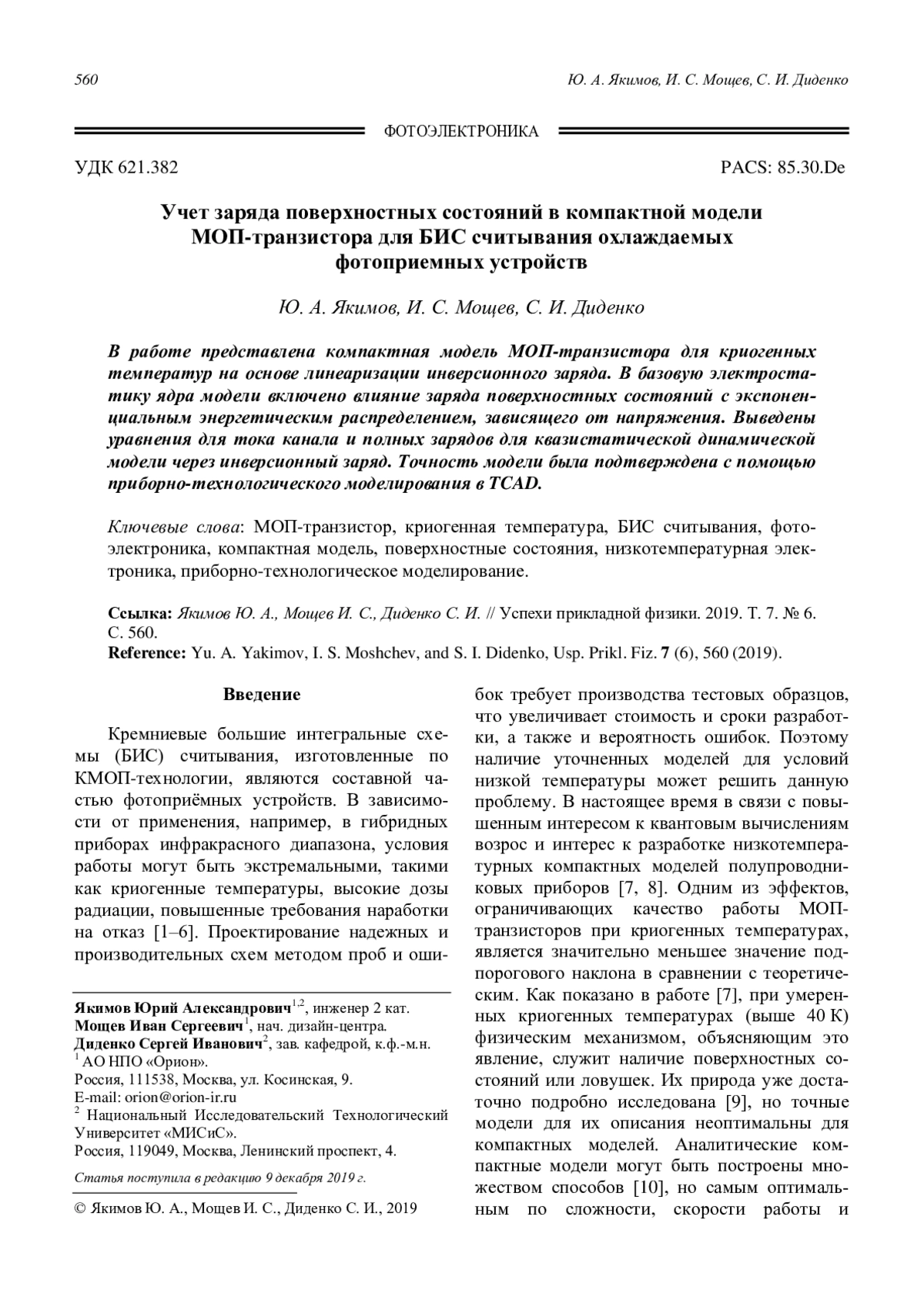

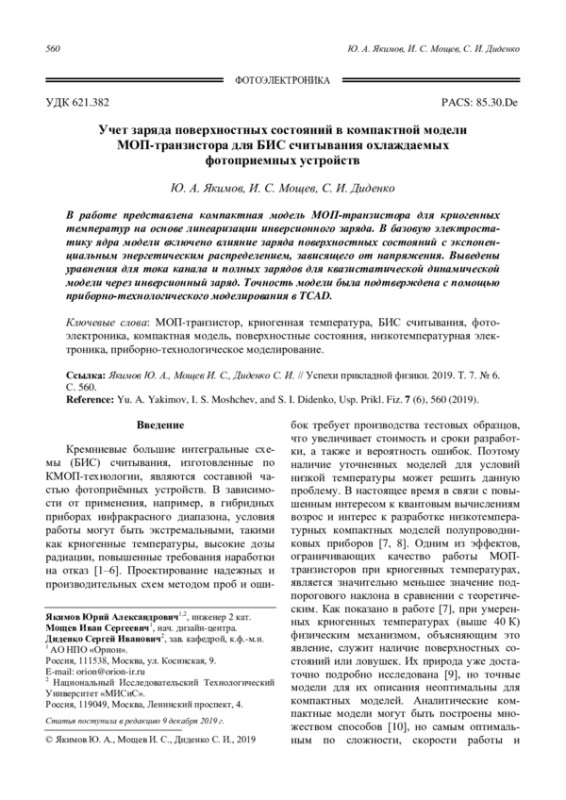

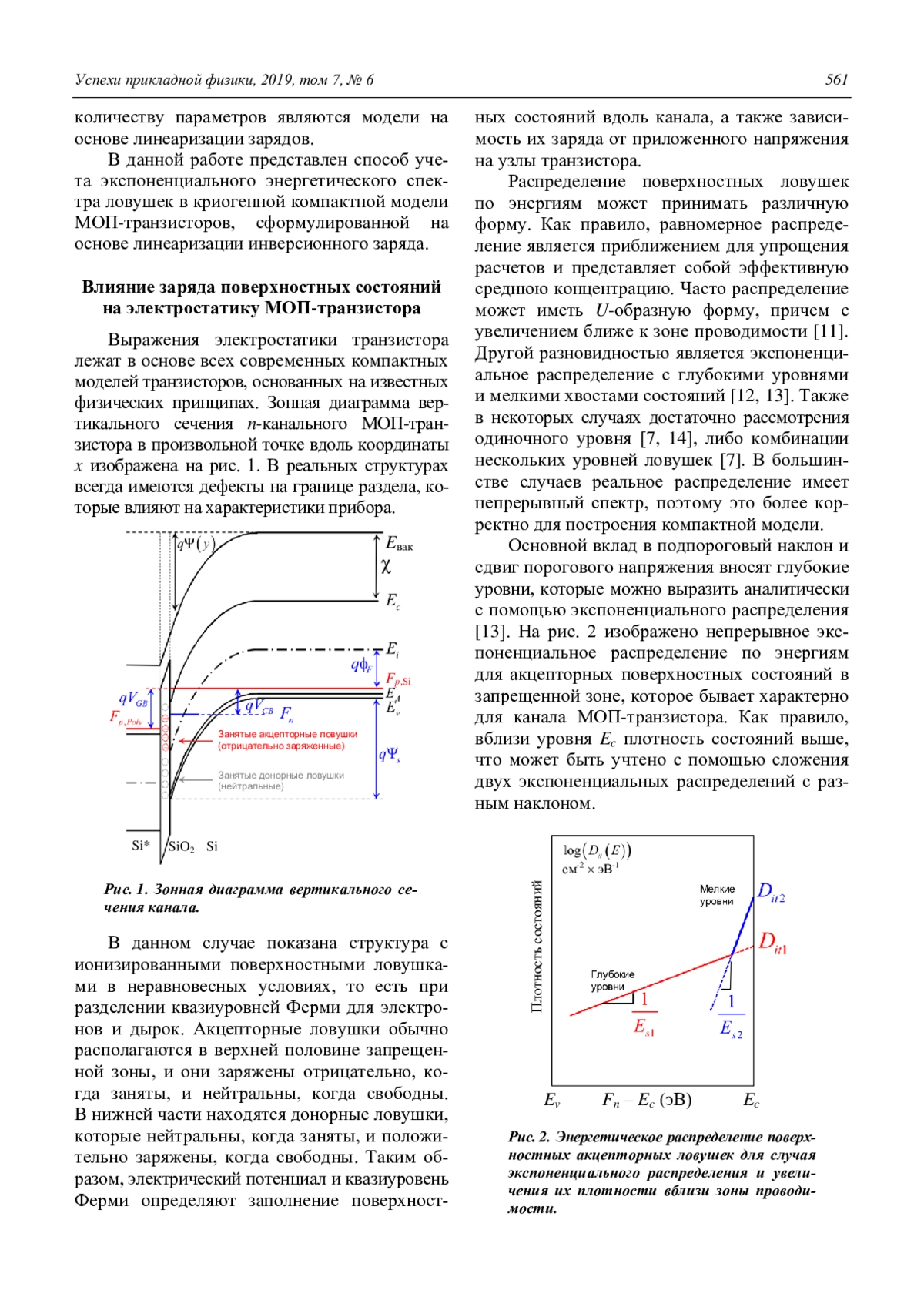

В работе представлена компактная модель МОП-транзистора для криогенных температур на основе линеаризации инверсионного заряда. В базовую электростатику ядра модели включено влияние заряда поверхностных состояний с экспоненциальным энергетическим распределением, зависящего от напряжения. Выведены уравнения для тока канала и полных зарядов для квазистатической динамической модели через инверсионный заряд. Точность модели была подтверждена с помощью приборно-технологического моделирования в TCAD.

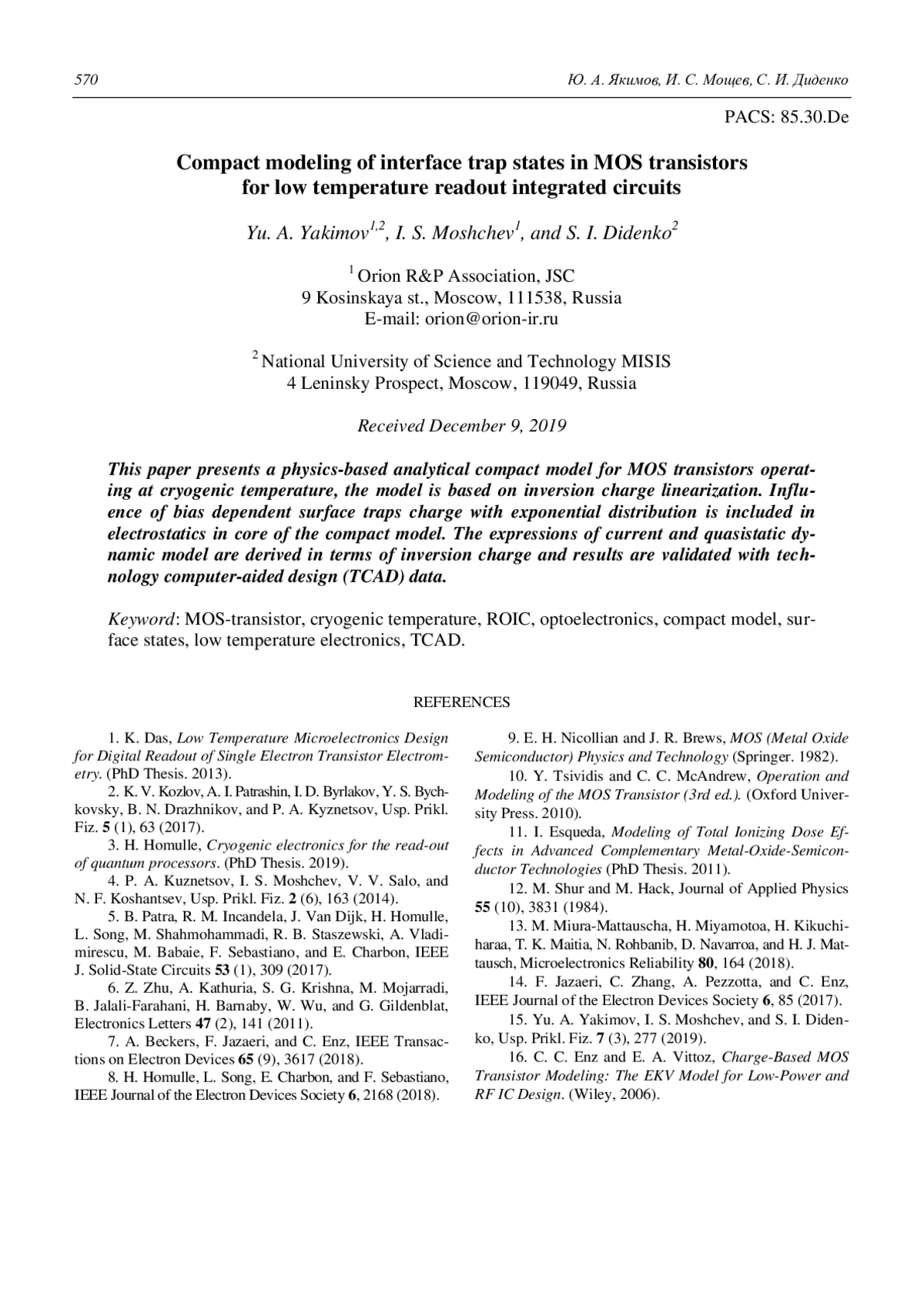

This paper presents a physics-based analytical compact model for MOS transistors operat-ing at cryogenic temperature, the model is based on inversion charge linearization. Influ-ence of bias dependent surface traps charge with exponential distribution is included in electrostatics in core of the compact model. The expressions of current and quasistatic dy-namic model are derived in terms of inversion charge and results are validated with technology computer-aided design (TCAD) data.
Идентификаторы и классификаторы
- SCI
- Физика
- УДК
- 621.382. Электронные элементы, использующие свойства твердого тела. Полупроводниковая электроника
- eLIBRARY ID
- 41751373

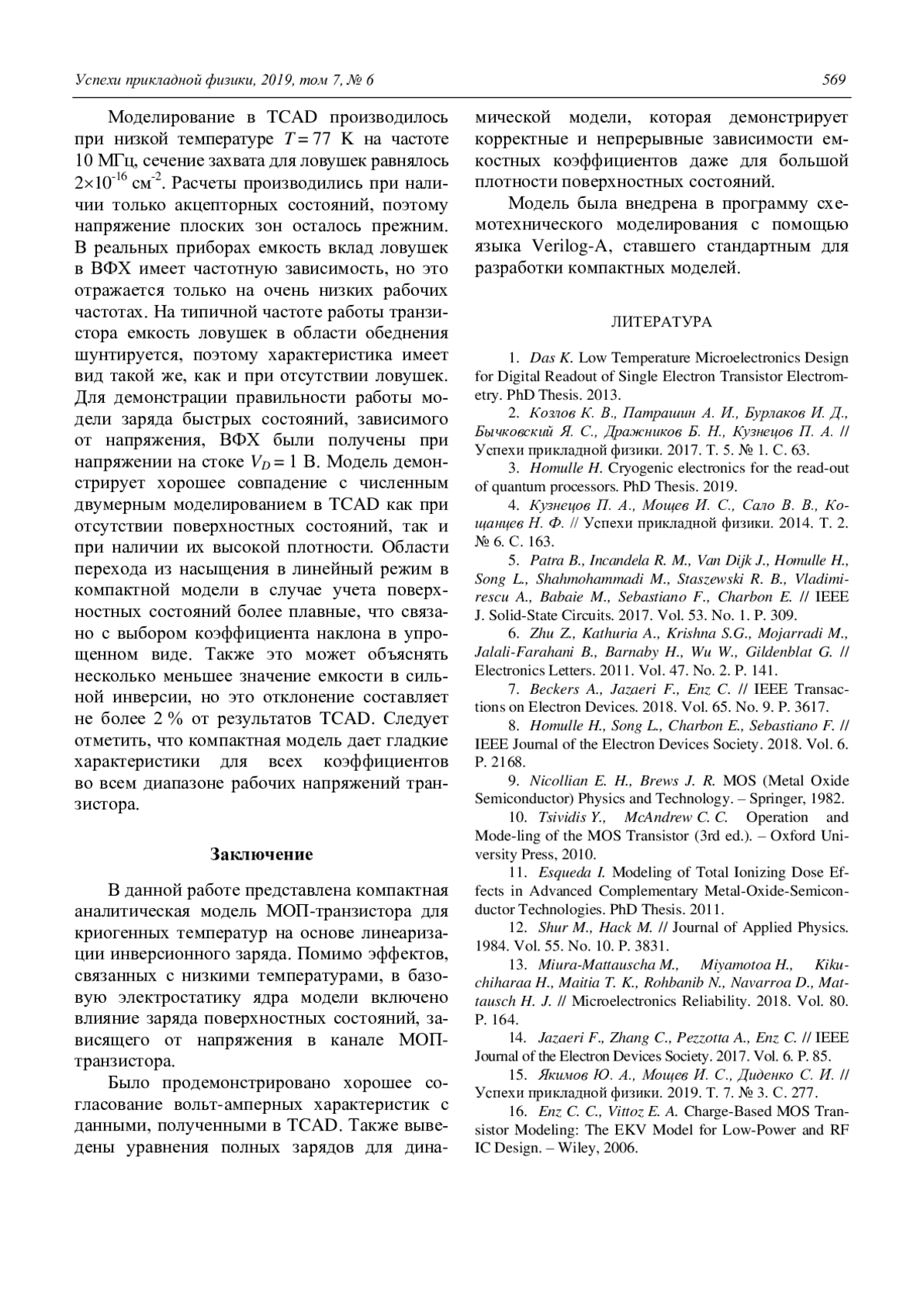

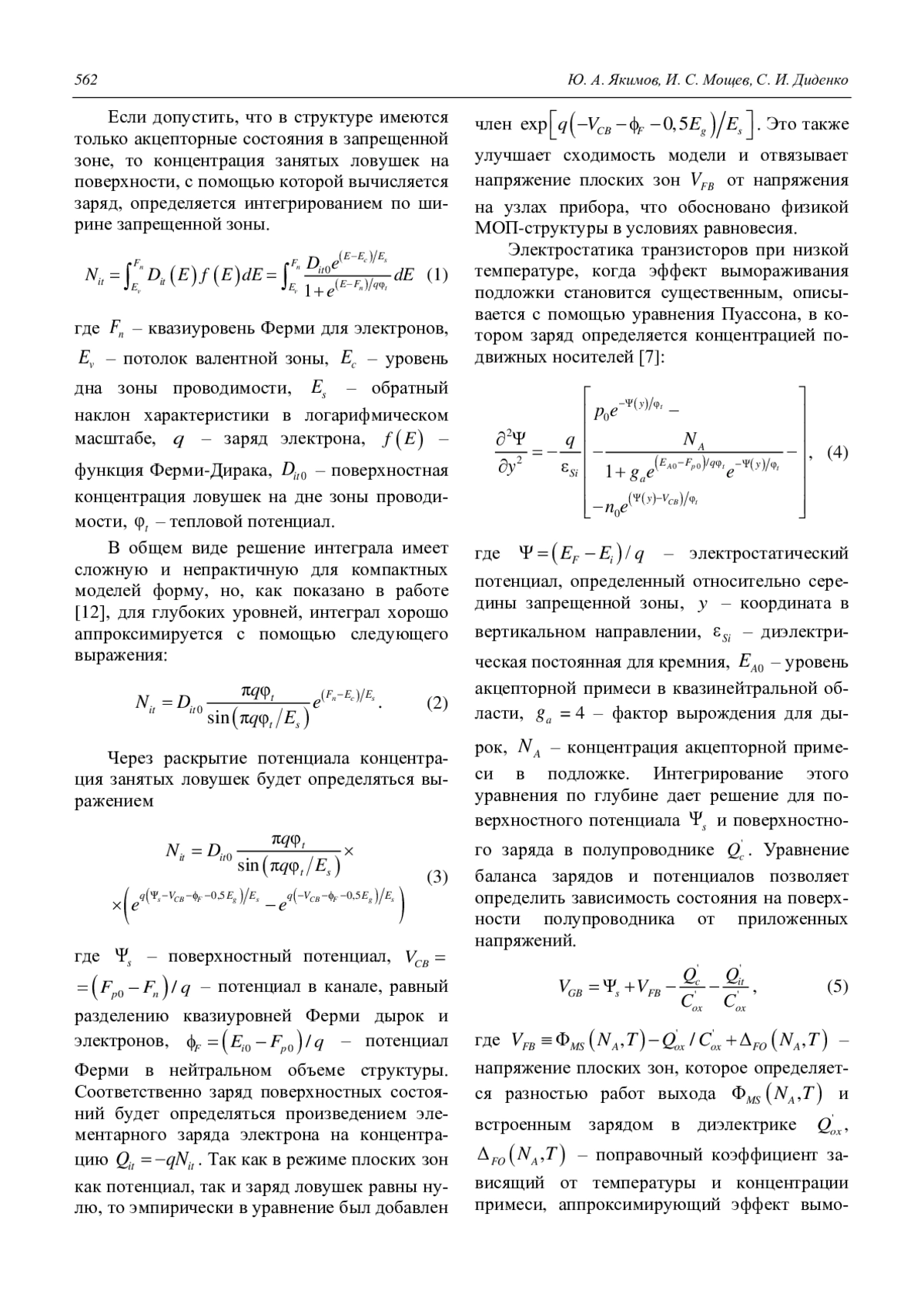

В данной работе представлена компактная аналитическая модель МОП-транзистора для криогенных температур на основе линеаризации инверсионного заряда. Помимо эффектов, связанных с низкими температурами, в базовую электростатику ядра модели включено влияние заряда поверхностных состояний, за-висящего от напряжения в канале МОП-транзистора.

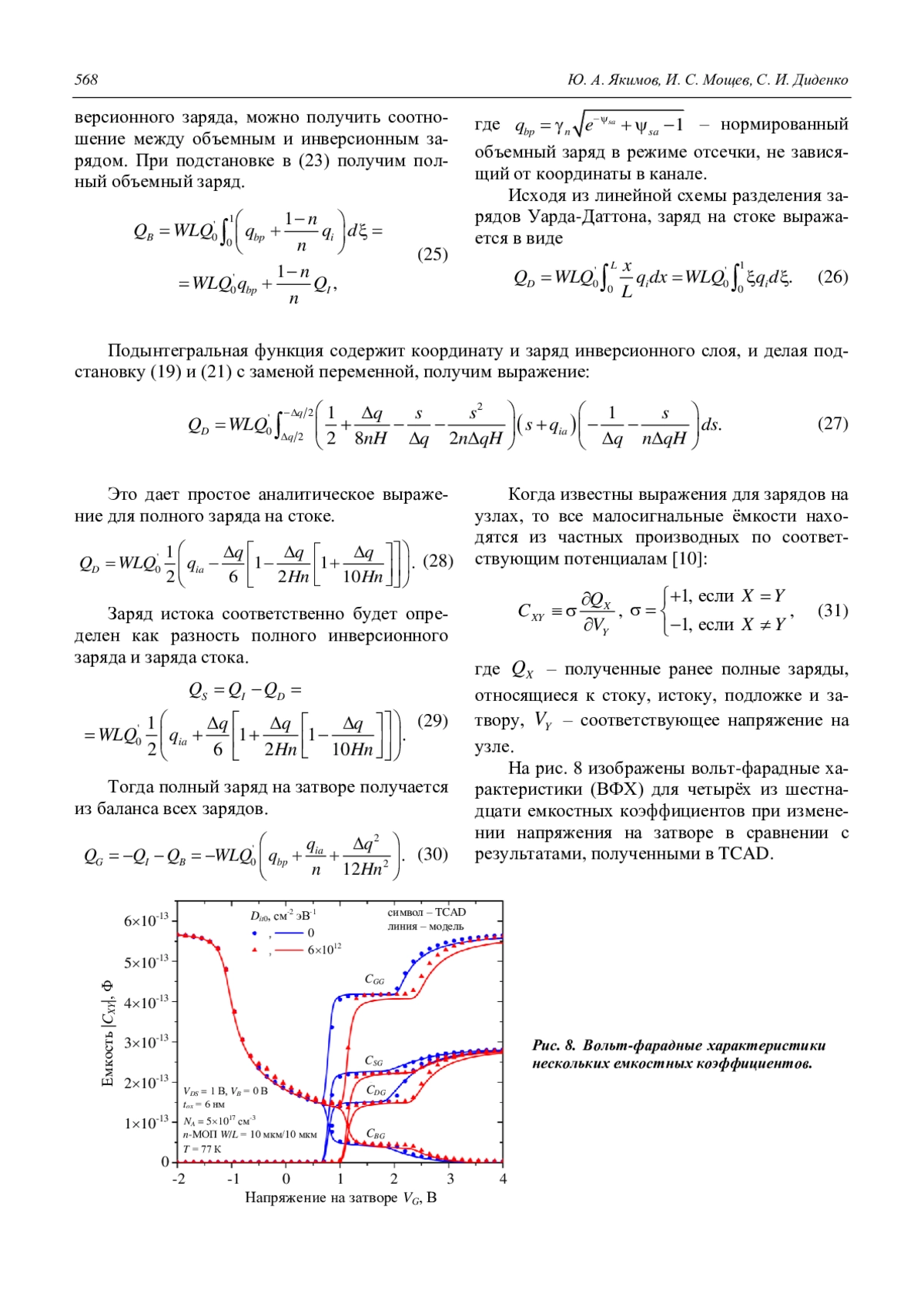

Было продемонстрировано хорошее согласование вольтамперных характеристик с данными, полученными в TCAD. Также выведены уравнения полных зарядов для динамической модели, которая демонстрирует корректные и непрерывные зависимости емкостных коэффициентов даже для большой плотности поверхностных состояний.
Модель была внедрена в программу схемотехнического моделирования с помощью языка Verilog-A, ставшего стандартным для разработки компактных моделей.
Список литературы
1. Das K. Low Temperature Microelectronics Design for Digital Readout of Single Electron Transistor Electrom-etry. PhD Thesis. 2013.
2. Козлов К. В., Патрашин А. И., Бурлаков И. Д., Бычковский Я. С., Дражников Б. Н., Кузнецов П. А. // Успехи прикладной физики. 2017. Т. 5. № 1. С. 63.
3. Homulle H. Cryogenic electronics for the read-out of quantum processors. PhD Thesis. 2019.
4. Кузнецов П. А., Мощев И. С., Сало В. В., Ко-щанцев Н. Ф. // Успехи прикладной физики. 2014. Т. 2. № 6. С. 163.
5. Patra B., Incandela R. M., Van Dijk J., Homulle H., Song L., Shahmohammadi M., Staszewski R. B., Vladimi-rescu A., Babaie M., Sebastiano F., Charbon E. // IEEE J. Solid-State Circuits. 2017. Vol. 53. No. 1. P. 309.
6. Zhu Z., Kathuria A., Krishna S.G., Mojarradi M., Jalali-Farahani B., Barnaby H., Wu W., Gildenblat G. // Electronics Letters. 2011. Vol. 47. No. 2. P. 141.
7. Beckers A., Jazaeri F., Enz C. // IEEE Transac-tions on Electron Devices. 2018. Vol. 65. No. 9. P. 3617.
8. Homulle H., Song L., Charbon E., Sebastiano F. // IEEE Journal of the Electron Devices Society. 2018. Vol. 6. P. 2168.
9. Nicollian E. H., Brews J. R. MOS (Metal Oxide Semiconductor) Physics and Technology. – Springer, 1982.
10. Tsividis Y., McAndrew C. C. Operation and Mode-ling of the MOS Transistor (3rd ed.). – Oxford Uni-versity Press, 2010.
11. Esqueda I. Modeling of Total Ionizing Dose Ef-fects in Advanced Complementary Metal-Oxide-Semicon-ductor Technologies. PhD Thesis. 2011.
12. Shur M., Hack M. // Journal of Applied Physics. 1984. Vol. 55. No. 10. P. 3831.
13. Miura-Mattauscha M., Miyamotoa H., Kiku-chiharaa H., Maitia T. K., Rohbanib N., Navarroa D., Mat-tausch H. J. // Microelectronics Reliability. 2018. Vol. 80. P. 164.
14. Jazaeri F., Zhang C., Pezzotta A., Enz C. // IEEE Journal of the Electron Devices Society. 2017. Vol. 6. P. 85.
15. Якимов Ю. А., Мощев И. С., Диденко С. И. // Успехи прикладной физики. 2019. Т. 7. № 3. С. 277.
16. Enz C. C., Vittoz E. A. Charge-Based MOS Tran-sistor Modeling: The EKV Model for Low-Power and RF IC Design. – Wiley, 2006.
1. K. Das, Low Temperature Microelectronics Design for Digital Readout of Single Electron Transistor Electrom-etry. (PhD Thesis. 2013).
2. K. V. Kozlov, A. I. Patrashin, I. D. Byrlakov, Y. S. Bych- kovsky, B. N. Drazhnikov, and P. A. Kyznetsov, Usp. Prikl. Fiz. 5 (1), 63 (2017).
3. H. Homulle, Cryogenic electronics for the read-out of quantum processors. (PhD Thesis. 2019).
4. P. A. Kuznetsov, I. S. Moshchev, V. V. Salo, and N. F. Koshantsev, Usp. Prikl. Fiz. 2 (6), 163 (2014).
5. B. Patra, R. M. Incandela, J. Van Dijk, H. Homulle, L. Song, M. Shahmohammadi, R. B. Staszewski, A. Vladi-mirescu, M. Babaie, F. Sebastiano, and E. Charbon, IEEE J. Solid-State Circuits 53 (1), 309 (2017).
6. Z. Zhu, A. Kathuria, S. G. Krishna, M. Mojarradi, B. Jalali-Farahani, H. Barnaby, W. Wu, and G. Gildenblat, Electronics Letters 47 (2), 141 (2011).
7. A. Beckers, F. Jazaeri, and C. Enz, IEEE Transac-tions on Electron Devices 65 (9), 3617 (2018).
8. H. Homulle, L. Song, E. Charbon, and F. Sebastiano, IEEE Journal of the Electron Devices Society 6, 2168 (2018).
9. E. H. Nicollian and J. R. Brews, MOS (Metal Oxide Semiconductor) Physics and Technology (Springer. 1982).
10. Y. Tsividis and C. C. McAndrew, Operation and Modeling of the MOS Transistor (3rd ed.). (Oxford Univer-sity Press. 2010).
11. I. Esqueda, Modeling of Total Ionizing Dose Ef-fects in Advanced Complementary Metal-Oxide-Semicon-ductor Technologies (PhD Thesis. 2011).
12. M. Shur and M. Hack, Journal of Applied Physics 55 (10), 3831 (1984).
13. M. Miura-Mattauscha, H. Miyamotoa, H. Kikuchi- haraa, T. K. Maitia, N. Rohbanib, D. Navarroa, and H. J. Mat-tausch, Microelectronics Reliability 80, 164 (2018).
14. F. Jazaeri, C. Zhang, A. Pezzotta, and C. Enz, IEEE Journal of the Electron Devices Society 6, 85 (2017).
15. Yu. A. Yakimov, I. S. Moshchev, and S. I. Diden-ko, Usp. Prikl. Fiz. 7 (3), 277 (2019).
16. C. C. Enz and E. A. Vittoz, Charge-Based MOS Transistor Modeling: The EKV Model for Low-Power and RF IC Design. (Wiley, 2006).
