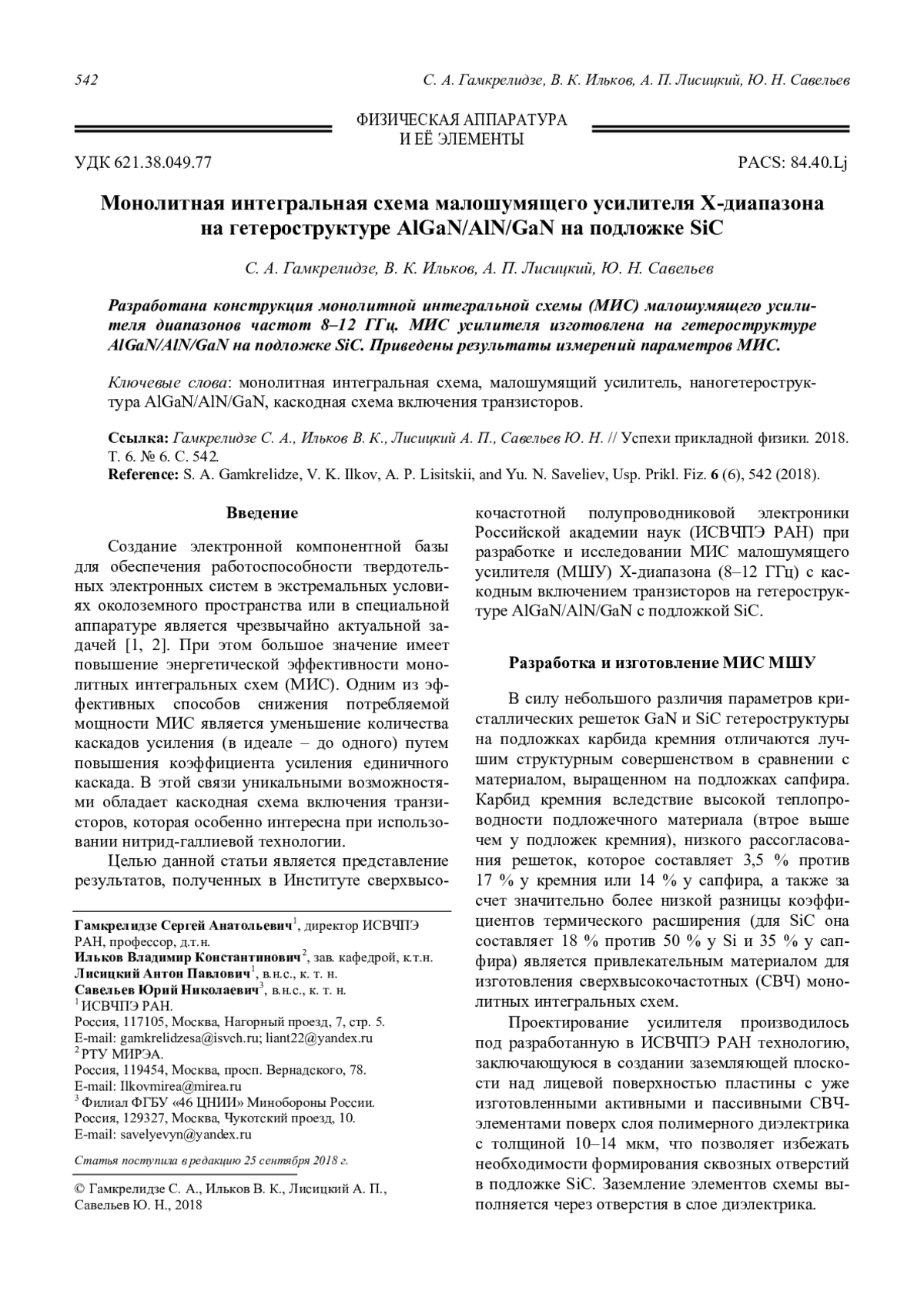

Разработана конструкция монолитной интегральной схемы (МИС) малошумящего усилителя диапазонов частот 8–12 ГГц. МИС усилителя изготовлена на гетероструктуре AlGaN/AlN/GaN на подложке SiC. Приведены результаты измерений параметров МИС.

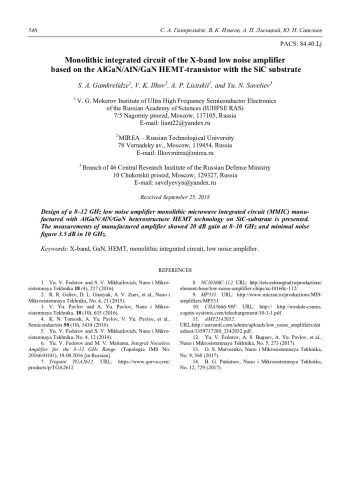

Design of a 8–12 GHz low noise amplifier monolithic microwave integrated circuit (MMIC) manufactured with AlGaN/AlN/GaN heterostructure HEMT technology on SiC-substrate is presented. The measurements of manufactured amplifier showed 20 dB gain at 8–10 GHz and minimal noise figure 3.5 dB in 10 GHz.
Идентификаторы и классификаторы
- SCI
- Физика
- УДК
- 621.38. Электроника. Фотоэлектроника. Электронные лампы, трубки. Рентгенотехника. Ускорители частиц
- eLIBRARY ID
- 36690448

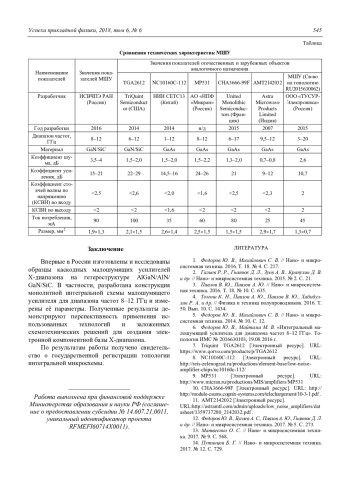

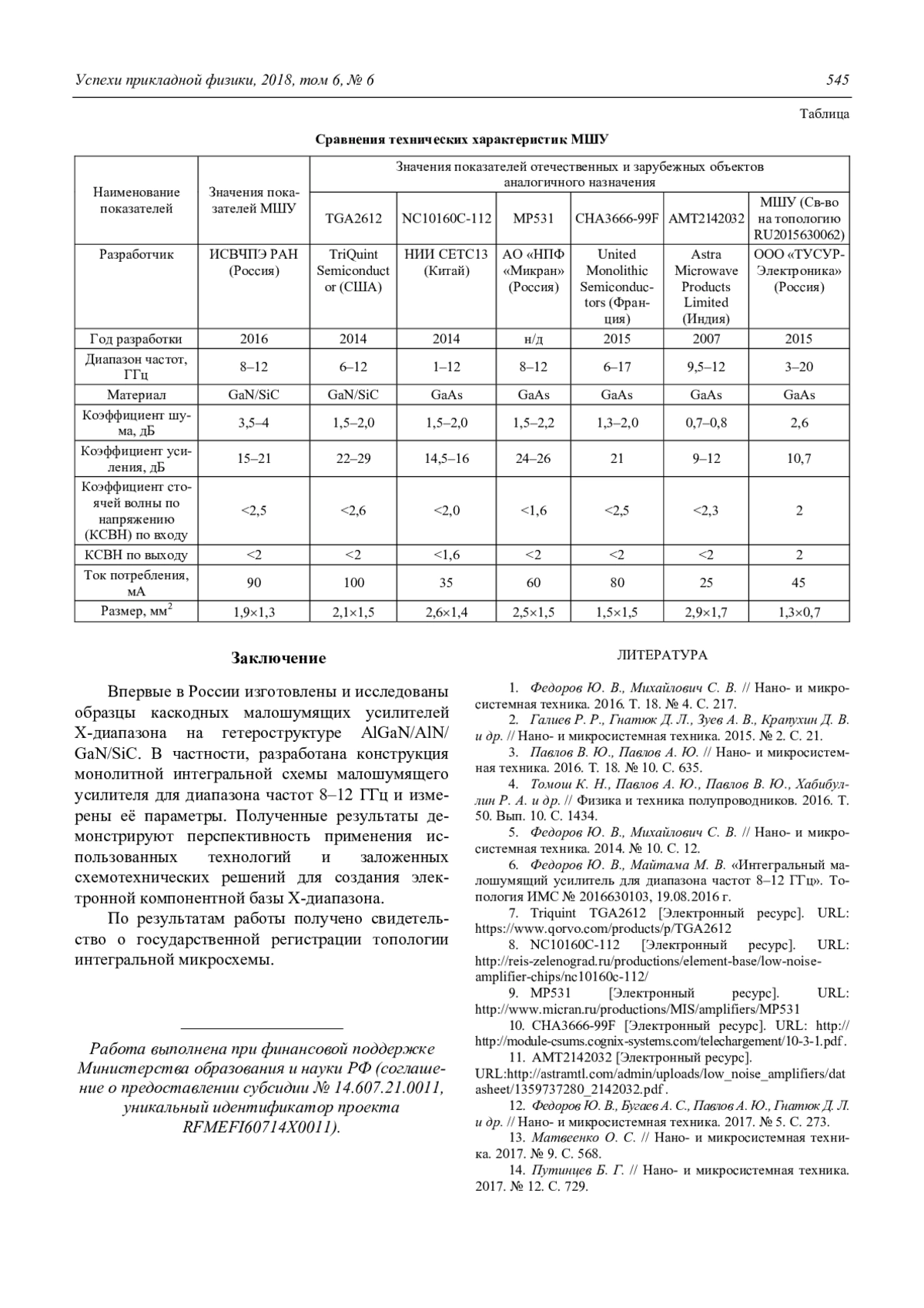

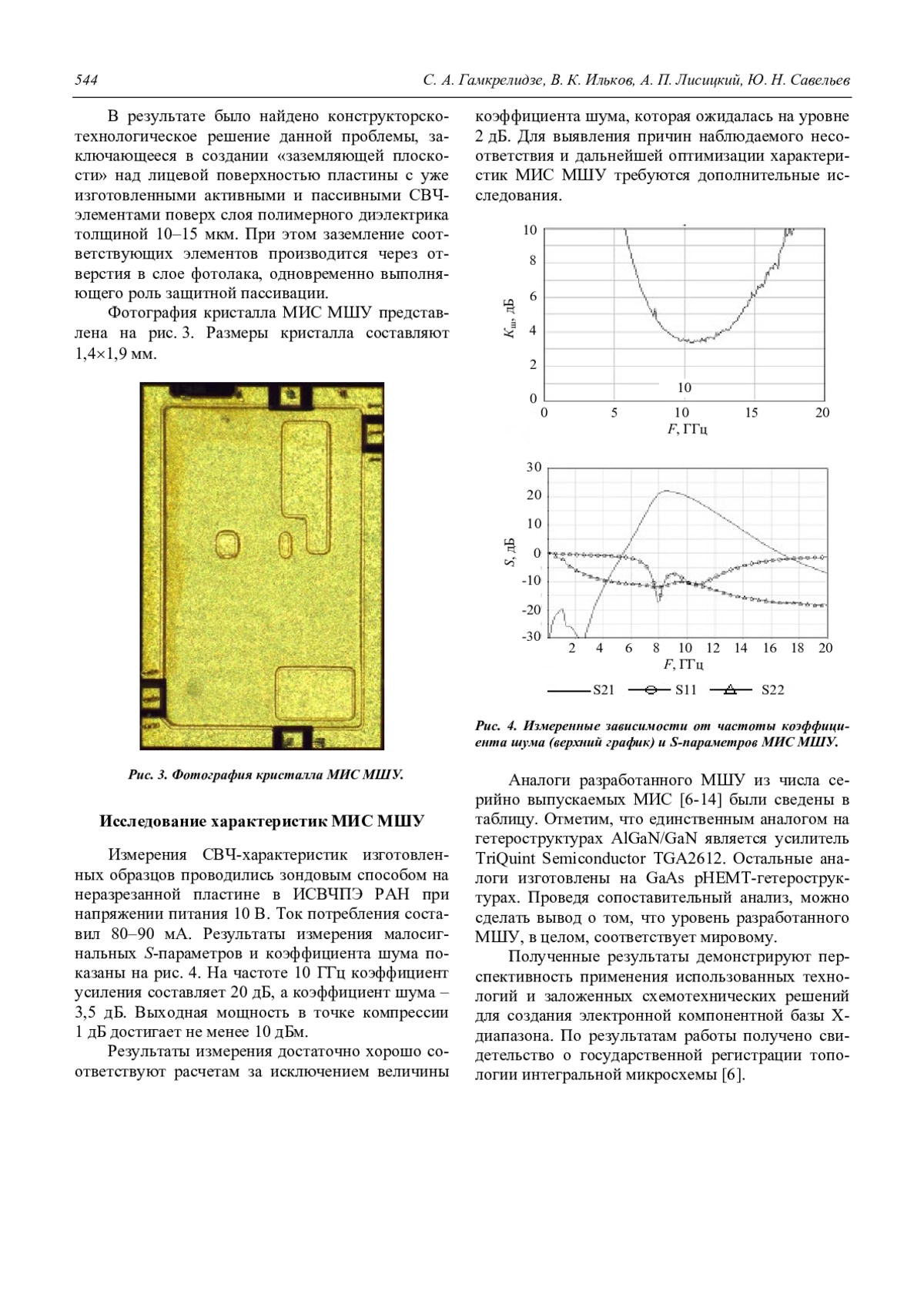

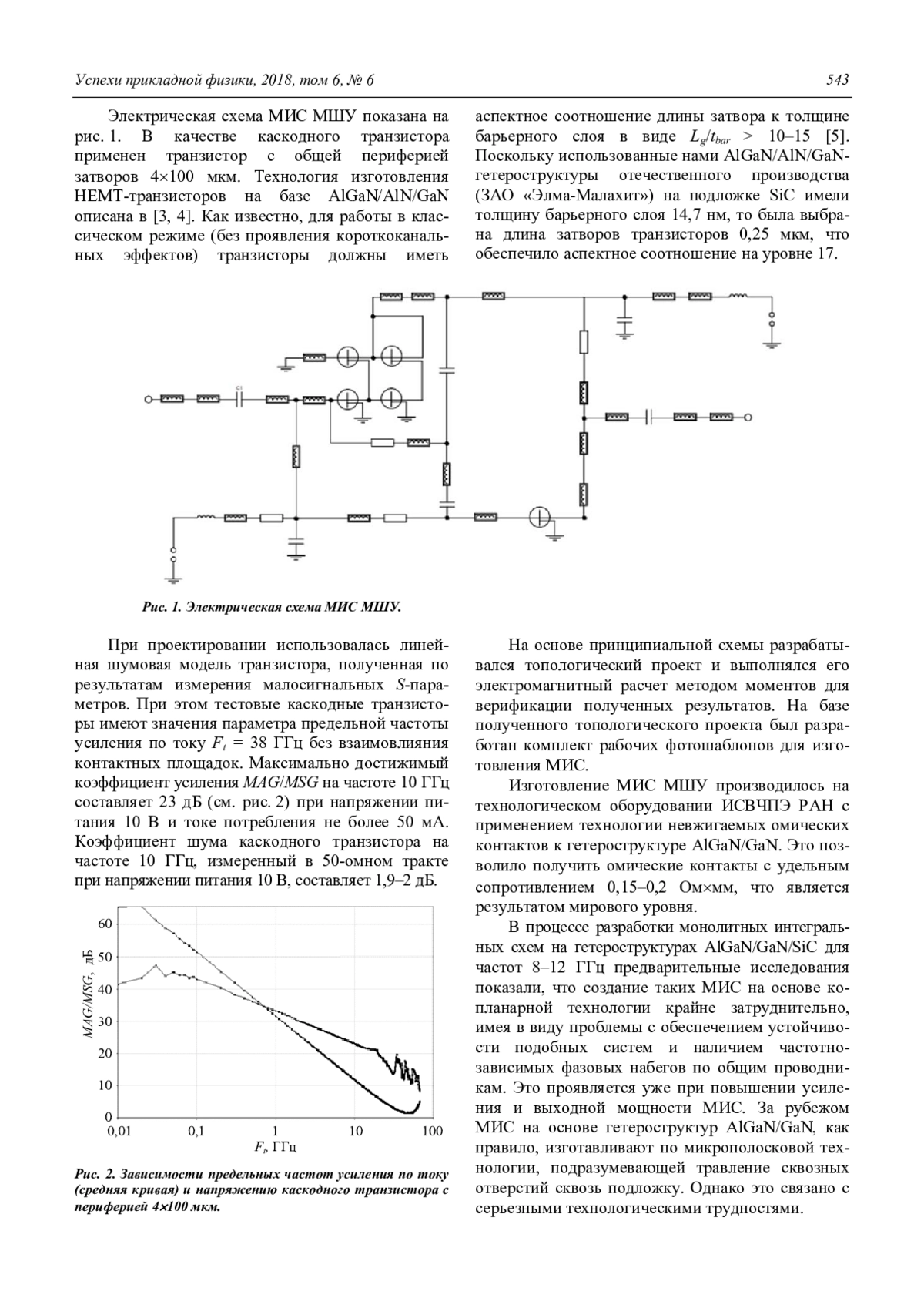

Впервые в России изготовлены и исследованы образцы каскодных малошумящих усилителей Х-диапазона на гетероструктуре AlGaN/AlN/ GaN/SiC. В частности, разработана конструкция монолитной интегральной схемы малошумящего усилителя для диапазона частот 8–12 ГГц и измерены её параметры. Полученные результаты демонстрируют перспективность применения использованных технологий и заложенных схемотехнических решений для создания электронной компонентной базы Х-диапазона.
По результатам работы получено свидетельство о государственной регистрации топологии интегральной микросхемы.
Список литературы
1. Федоров Ю. В., Михайлович С. В. // Нано- и микросистемная техника. 2016. Т. 18. № 4. С. 217.
2. Галиев Р. Р., Гнатюк Д. Л., Зуев А. В., Крапухин Д. В. и др. // Нано- и микросистемная техника. 2015. № 2. С. 21.
3. Павлов В. Ю., Павлов А. Ю. // Нано- и микросистемная техника. 2016. Т. 18. № 10. С. 635.
4. Томош К. Н., Павлов А. Ю., Павлов В. Ю., Хабибуллин Р. А. и др. // Физика и техника полупроводников. 2016. Т. 50. Вып. 10. С. 1434.
5. Федоров Ю. В., Михайлович С. В. // Нано- и микросистемная техника. 2014. № 10. С. 12.
6. Федоров Ю. В., Майтама М. В. «Интегральный малошумящий усилитель для диапазона частот 8–12 ГГц». Топология ИМС № 2016630103, 19.08.2016 г.
7. Triquint TGA2612 [Электронный ресурс]. URL: https://www.qorvo.com/products/p/TGA2612
8. NC10160C-112 [Электронный ресурс]. URL: http://reis-zelenograd.ru/productions/element-base/low-noiseamplifier- chips/nc10160c-112/
9. MP531 [Электронный ресурс]. URL: http://www.micran.ru/productions/MIS/amplifiers/MP531
10. CHA3666-99F [Электронный ресурс]. URL: http://module//module-csums.cognix-systems.com/telechargement/10-3-1.pdf .
11. AMT2142032 [Электронный ресурс]. URL:http://astramtl.com/admin/uploads/low_noise_amplifiers/dat asheet/1359737280_2142032.pdf .
12. Федоров Ю. В., Бугаев А. С., Павлов А. Ю., Гнатюк Д. Л. и др. // Нано- и микросистемная техника. 2017. № 5. С. 273.
13. Матвеенко О. С. // Нано- и микросистемная техника. 2017. № 9. С. 568.
14. Путинцев Б. Г. // Нано- и микросистемная техника. 2017. № 12. С. 729.
1. Yu. V. Fedorov and S. V. Mikhailovich, Nano i Mikrosistemnaya Tekhnika 18 (4), 217 (2016).
2. R. R. Galiev, D. L. Gnatyuk, A. V. Zuev, et al., Nano i Mikrosistemnaya Tekhnika, No. 4, 21 (2015).
3. V. Yu. Pavlov and A. Yu. Pavlov, Nano i Mikrosistemnaya Tekhnika. 18 (10), 635 (2016).
4. K. N. Tomosh, A. Yu. Pavlov, V. Yu. Pavlov, et al., Semiconductors 50 (10), 1434 (2016).
5. Yu. V. Fedorov and S. V. Mikhailovich, Nano i Mikrosistemnaya Tekhnika, No. 4, 12 (2014).
6. Yu. V. Fedorov and M. V. Maitama, Integral Noiseless Amplifier for the 8–12 GHz Range. (Topologia IMS No. 2016630103), 19.08.2016 [in Russian].
7. Triquint TGA2612. URL: https://www.qorvo.com/ products/p/TGA2612
8. NC10160C-112. URL: http://reis-zelenograd.ru/productions/
element-base/low-noise-amplifier-chips/nc10160c-112/
9. MP531. URL: http://www.micran.ru/productions/MIS/ amplifiers/MP531
10. CHA3666-99F. URL: http://module//module-csums. cognix-systems.com/telechargement/10-3-1.pdf .
11. AMT2142032.
URL:http://astramtl.com/admin/uploads/low_noise_amplifiers/dat
asheet/1359737280_2142032.pdf .
12. Yu. V. Fedorov, A. S. Bugaev, A. Yu. Pavlov, et al., Nano i Mikrosistemnaya Tekhnika, No. 5, 273 (2017).
13. O. S. Matveenko, Nano i Mikrosistemnaya Tekhnika, No. 9, 568 (2017).
14. B. G. Putintsev, Nano i Mikrosistemnaya Tekhnika, No. 12, 729 (2017).
