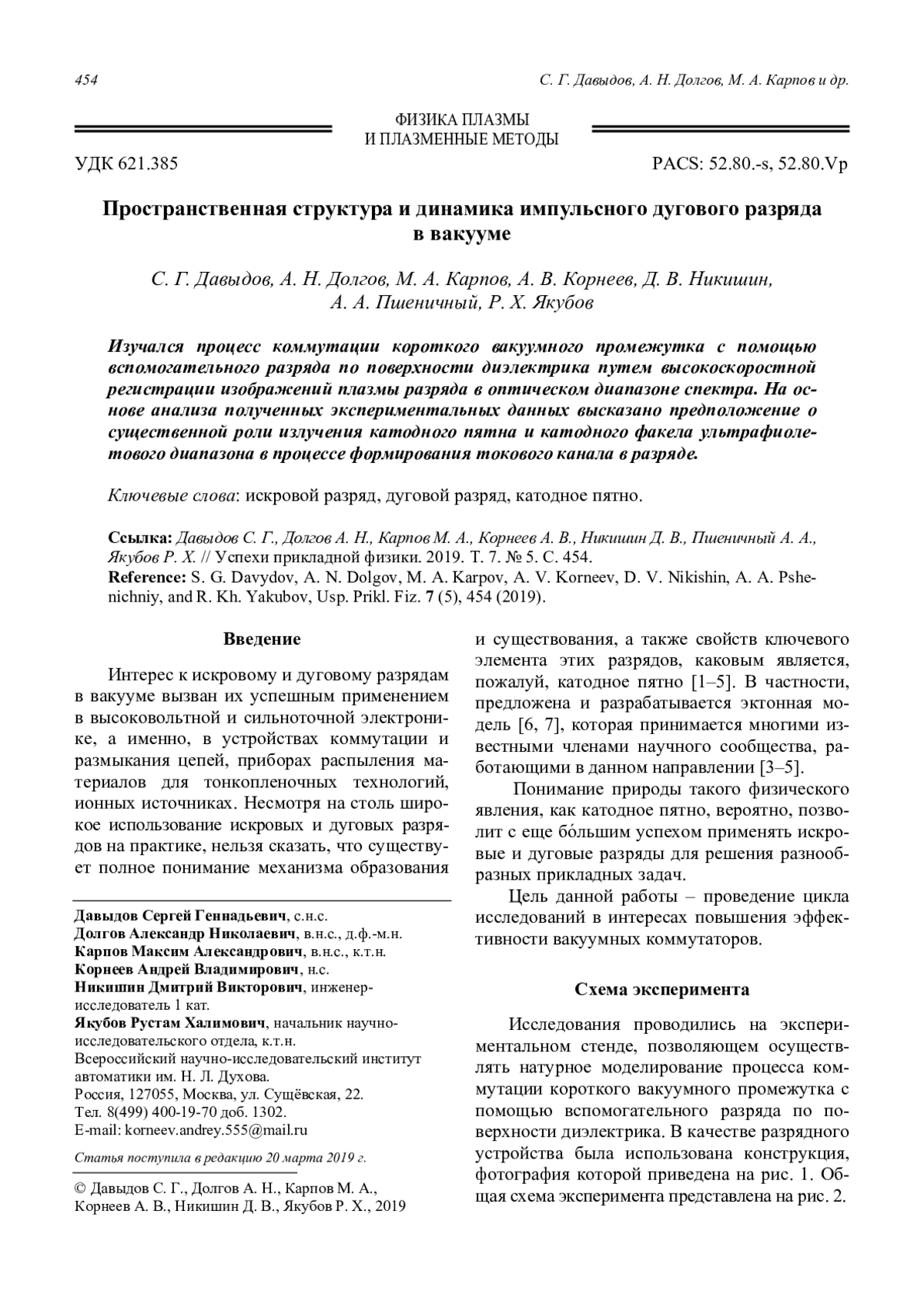

Изучался процесс коммутации короткого вакуумного промежутка с помощью вспомогательного разряда по поверхности диэлектрика путем высокоскоростной регистрации изображений плазмы разряда в оптическом диапазоне спектра. На основе анализа полученных экспериментальных данных высказано предположение о существенной роли излучения катодного пятна и катодного факела ультрафиолетового диапазона в процессе формирования токового канала в разряде.

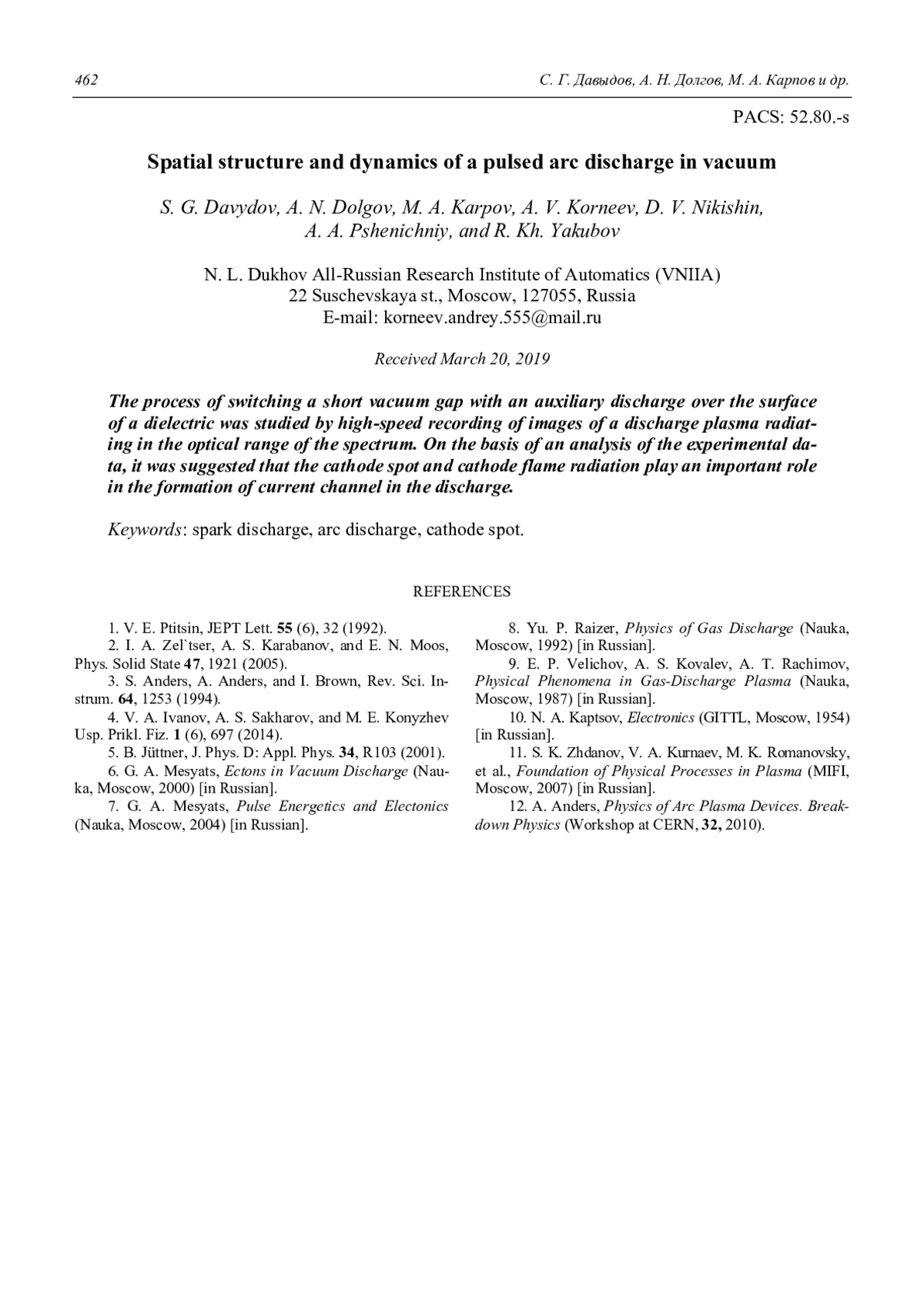

The process of switching a short vacuum gap with an auxiliary discharge over the surface of a dielectric was studied by high-speed recording of images of a discharge plasma radiating in the optical range of the spectrum. On the basis of an analysis of the experimental data, it was suggested that the cathode spot and cathode flame radiation play an important role in the formation of current channel in the discharge.
Идентификаторы и классификаторы
- SCI
- Физика
- eLIBRARY ID
- 41264553

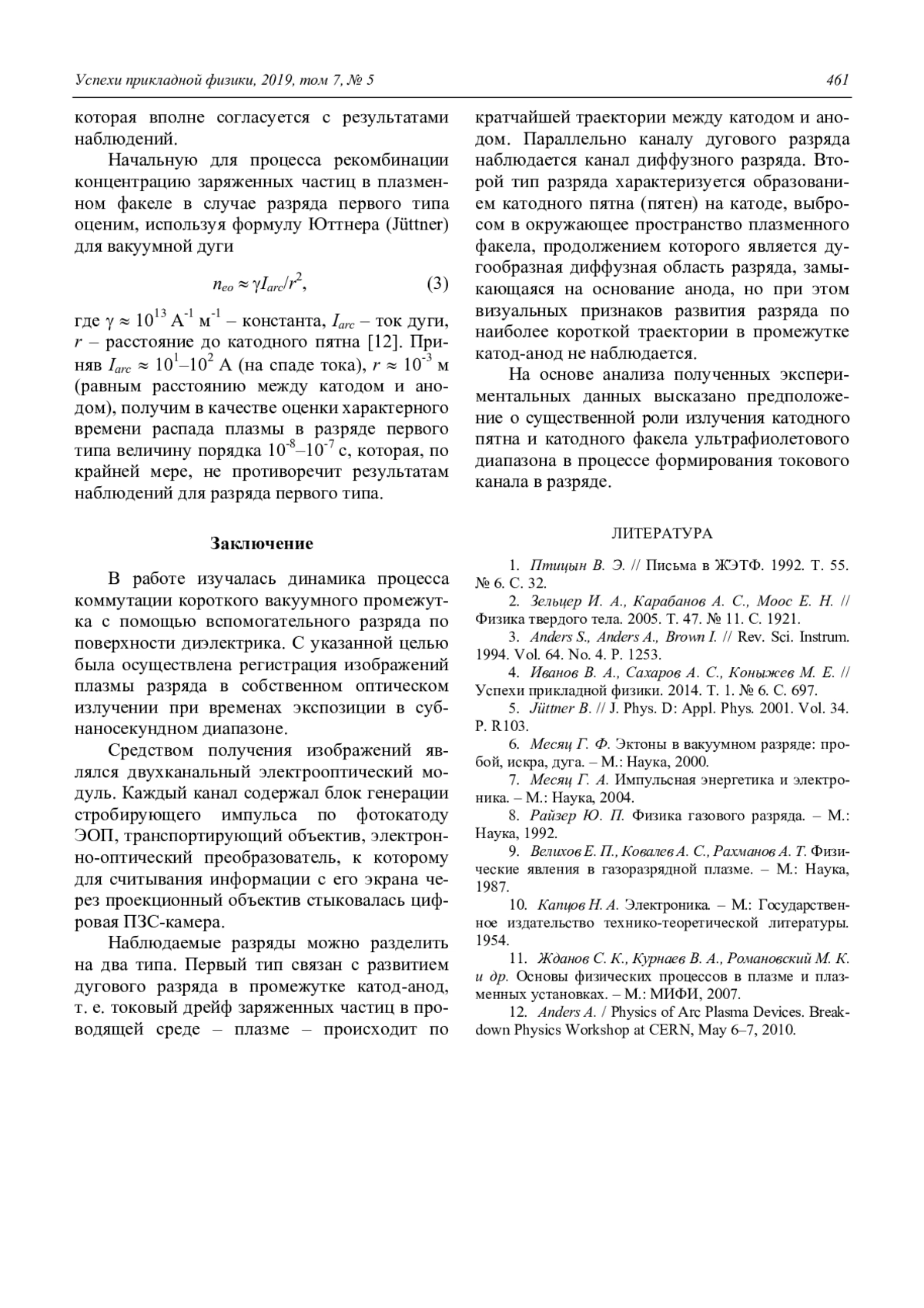

В работе изучалась динамика процесса коммутации короткого вакуумного промежутка с помощью вспомогательного разряда по поверхности диэлектрика. С указанной целью была осуществлена регистрация изображений плазмы разряда в собственном оптическом излучении при временах экспозиции в субнаносекундном диапазоне.

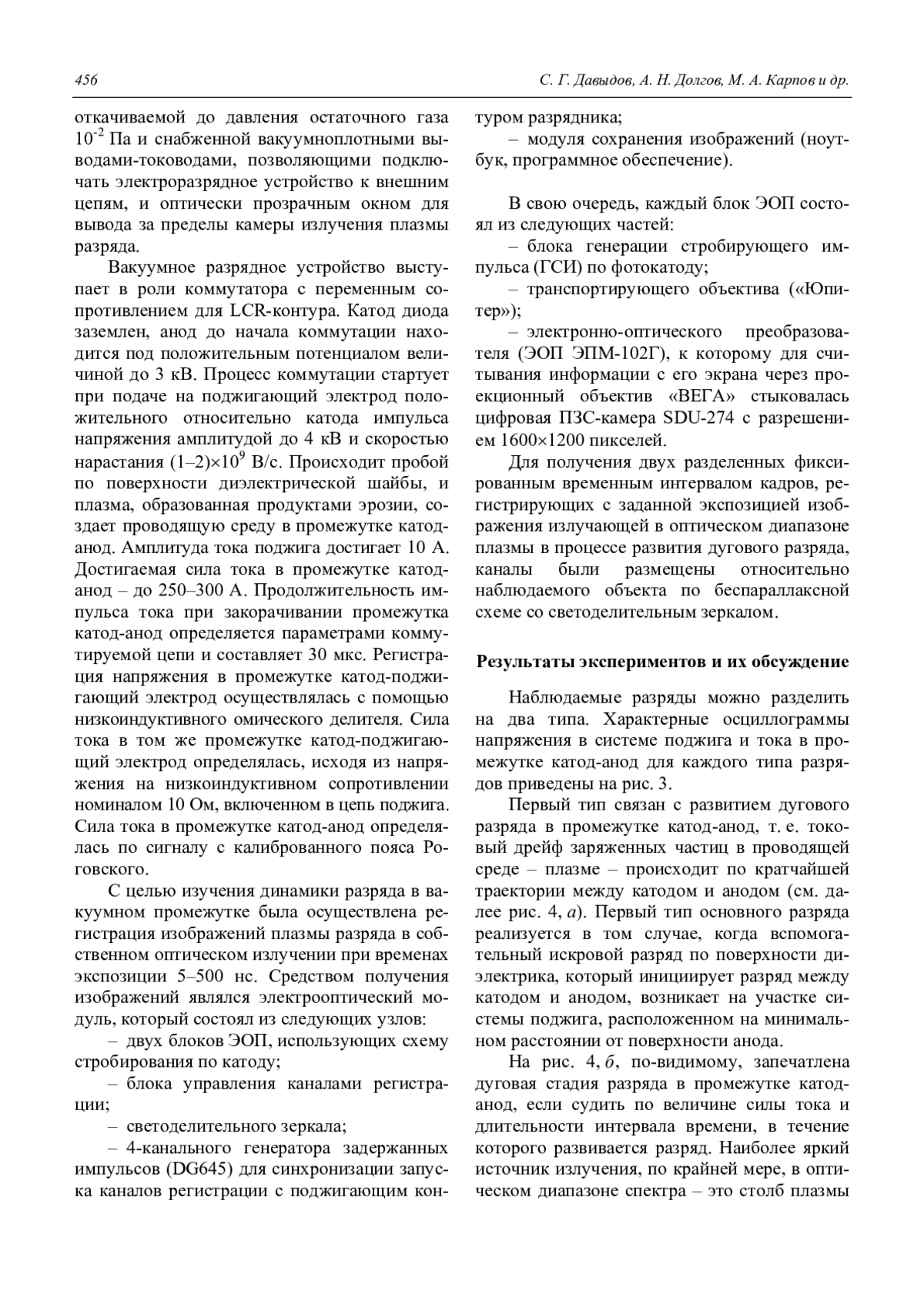

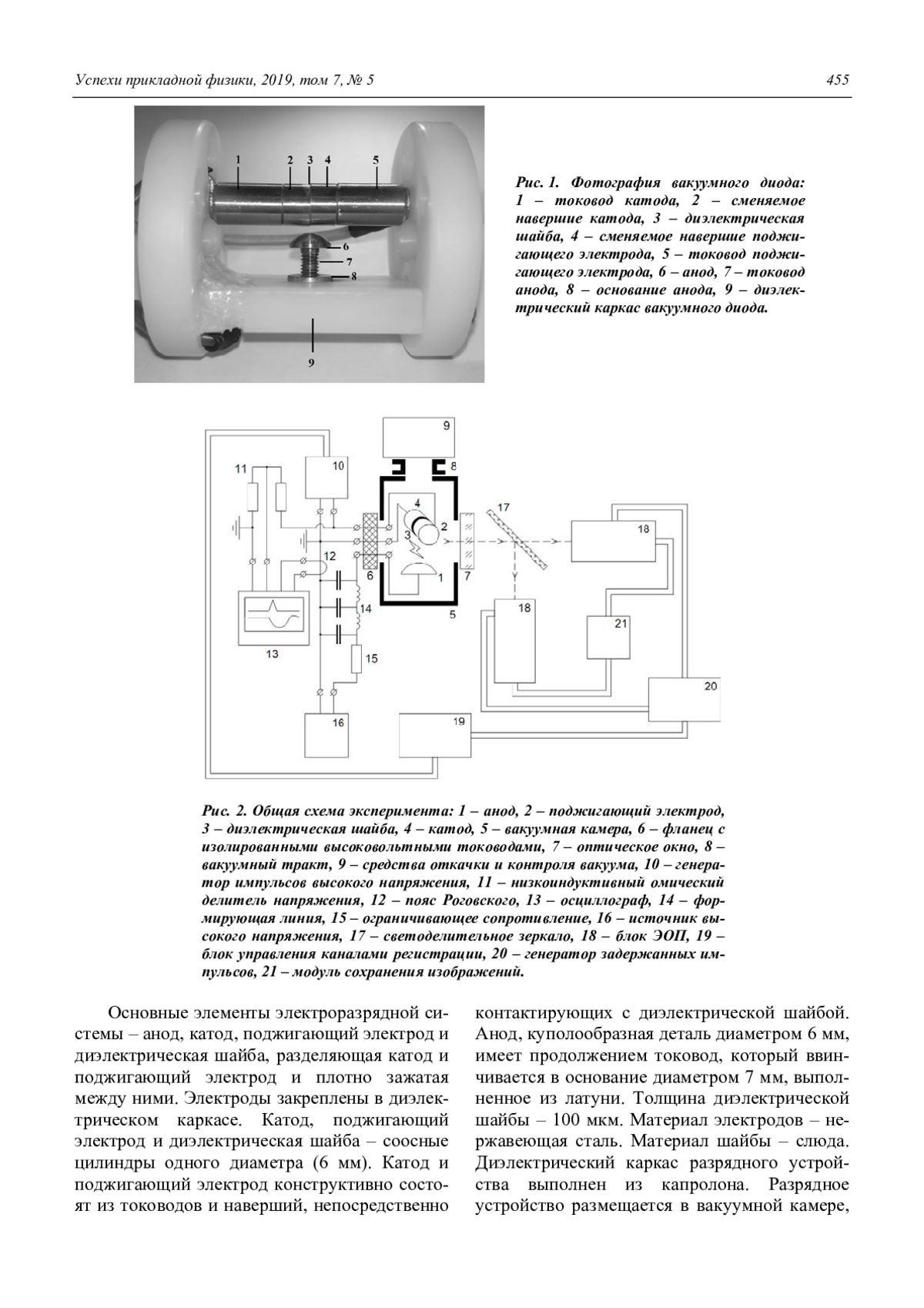

Средством получения изображений являлся двухканальный электрооптический модуль. Каждый канал содержал блок генерации стробирующего импульса по фотокатоду ЭОП, транспортирующий объектив, электронно-оптический преобразователь, к которому для считывания информации с его экрана через проекционный объектив стыковалась цифровая ПЗС-камера.

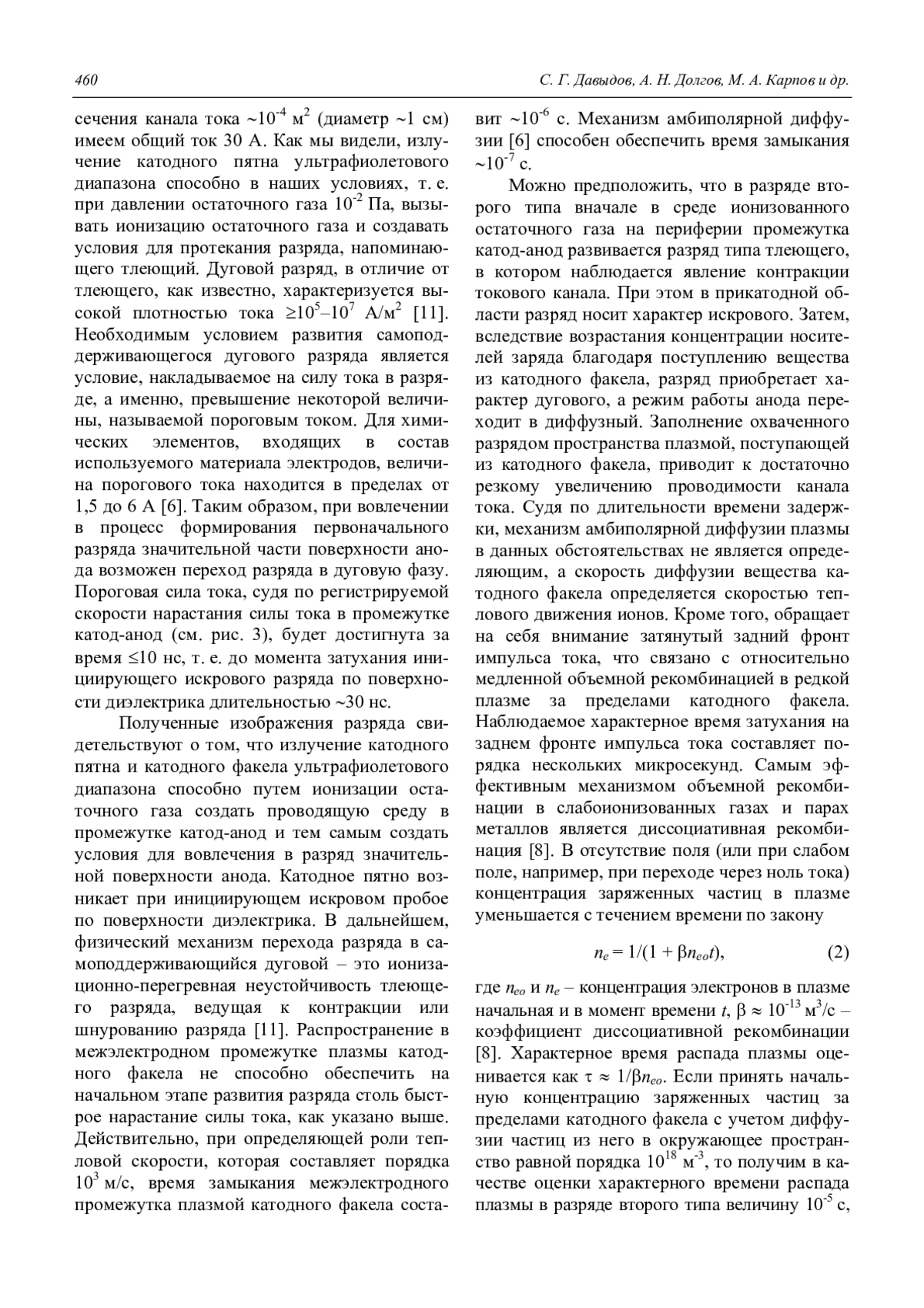

Наблюдаемые разряды можно разделить на два типа. Первый тип связан с развитием дугового разряда в промежутке катод-анод, т. е. токовый дрейф заряженных частиц в проводящей среде – плазме – происходит по кратчайшей траектории между катодом и анодом. Параллельно каналу дугового разряда наблюдается канал диффузного разряда. Второй тип разряда характеризуется образованием катодного пятна (пятен) на катоде, выбросом в окружающее пространство плазменного факела, продолжением которого является дугообразная диффузная область разряда, замыкающаяся на основание анода, но при этом визуальных признаков развития разряда по наиболее короткой траектории в промежутке катод-анод не наблюдается.
На основе анализа полученных экспериментальных данных высказано предположение о существенной роли излучения катодного пятна и катодного факела ультрафиолетового диапазона в процессе формирования токового канала в разряде.
Список литературы
1. Птицын В. Э. // Письма в ЖЭТФ. 1992. Т. 55. № 6. С. 32.
2. Зельцер И. А., Карабанов А. С., Моос Е. Н. // Физика твердого тела. 2005. Т. 47. № 11. С. 1921.
3. Anders S., Anders A., Brown I. // Rev. Sci. Instrum. 1994. Vol. 64. No. 4. P. 1253.
4. Иванов В. А., Сахаров А. С., Коныжев М. Е. // Успехи прикладной физики. 2014. Т. 1. № 6. С. 697.
5. Jüttner B. // J. Phys. D: Appl. Phys. 2001. Vol. 34. P. R103.
6. Месяц Г. Ф. Эктоны в вакуумном разряде: пробой, искра, дуга. – М.: Наука, 2000.
7. Месяц Г. А. Импульсная энергетика и электроника. – М.: Наука, 2004.
8. Райзер Ю. П. Физика газового разряда. – М.: Наука, 1992.
9. Велихов Е. П., Ковалев А. С., Рахманов А. Т. Физические явления в газоразрядной плазме. – М.: Наука, 1987.
10. Капцов Н. А. Электроника. – М.: Государственное издательство технико-теоретической литературы. 1954.
11. Жданов С. К., Курнаев В. А., Романовский М. К. и др. Основы физических процессов в плазме и плазменных установках. – М.: МИФИ, 2007.
12. Anders A. / Physics of Arc Plasma Devices. Breakdown Physics Workshop at CERN, May 6–7, 2010.
1. V. E. Ptitsin, JEPT Lett. 55 (6), 32 (1992).
2. I. A. Zel`tser, A. S. Karabanov, and E. N. Moos, Phys. Solid State 47, 1921 (2005).
3. S. Anders, A. Anders, and I. Brown, Rev. Sci. Instrum. 64, 1253 (1994).
4. V. A. Ivanov, A. S. Sakharov, and M. E. Konyzhev Usp. Prikl. Fiz. 1 (6), 697 (2014).
5. B. Jüttner, J. Phys. D: Appl. Phys. 34, R103 (2001).
6. G. A. Mesyats, Ectons in Vacuum Discharge (Nauka, Moscow, 2000) [in Russian].
7. G. A. Mesyats, Pulse Energetics and Electonics (Nauka, Moscow, 2004) [in Russian].
8. Yu. P. Raizer, Physics of Gas Discharge (Nauka, Moscow, 1992) [in Russian].
9. E. P. Velichov, A. S. Kovalev, A. T. Rachimov, Physical Phenomena in Gas-Discharge Plasma (Nauka, Moscow, 1987) [in Russian].
10. N. A. Kaptsov, Electronics (GITTL, Moscow, 1954) [in Russian].
11. S. K. Zhdanov, V. A. Kurnaev, M. K. Romanovsky, et al., Foundation of Physical Processes in Plasma (MIFI, Moscow, 2007) [in Russian].
12. A. Anders, Physics of Arc Plasma Devices. Breakdown Physics (Workshop at CERN, 32, 2010).
